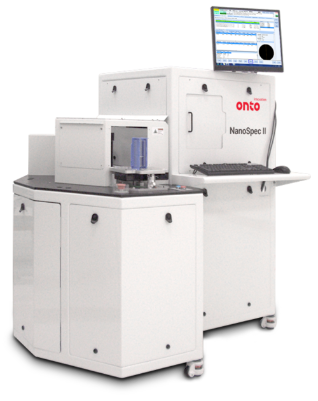

The Nanospec II allows monitoring of n&k values using a large variety of low-k dielectrics development dispersion models. This is ideal for fast & easy process setup or R&D work
- LED
- Solar
- MEMS/Substrates
- Thin metal & alloys
- Resist / thick films
- Rough layers
- VCSELS
